315-630mm PVC Boru Üretim Makinesi

Ucuz Fabrika Fiyatı ile Yongte 315-630mm PVC Boru Üretim Makinesi satın alın

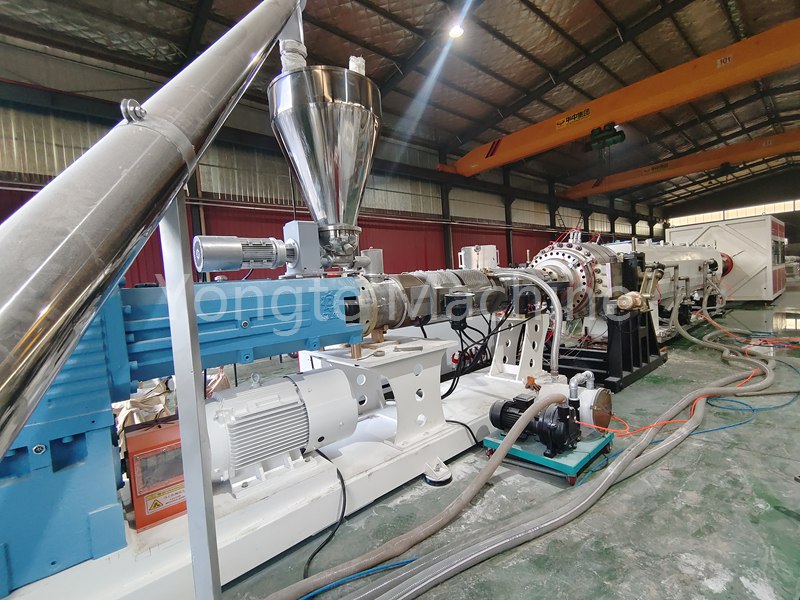

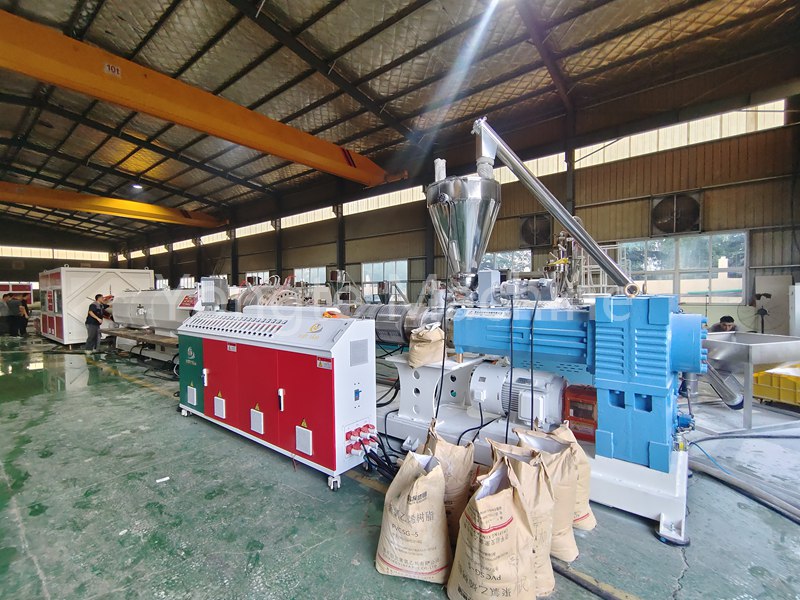

1. Ekstrüder:

• - Vida: Bu daha büyük çaplı PVC borusunun üretimi için SJSZ92/188 Konik Twin Vidalı Ekstrüder ile donatılmıştır. Vida 38crmoala yüksek kaliteli alaşım çelikten yapılmıştır. Nitridring, sert krom kaplama ve diğer tedavilerden sonra, malzemenin verimli plastikleştirilmesini ve ekstrüzyonunu sağlayabilen iyi aşınma direncine ve korozyon direncine sahiptir. Yeterli ekstrüzyon basıncı ve plastikleştirme kapasitesi sağlayabilir.
• - Isıtma Sistemi: Ekstrüder namlusu, PVC malzemesinin uygun bir erime durumuna ulaşmasını sağlamak için malzemeyi hızlı ve eşit olarak ısıtabilen bir dökme alüminyum ısıtma halkası kullanılarak etkili bir ısıtma sistemi ile donatılmıştır. Isıtma sistemi, gerektiğinde namluyu hızlı bir şekilde soğutmak ve malzemenin sıcaklığını kontrol etmek için bir soğutma fanı ile donatılmıştır.
• - Sürücü Sistemi: Ekstrüder'in tahrik motoru, farklı üretim hızlarının gereksinimlerini karşılamak için yeterli güç ve hız aralığına sahip kalıcı bir mıknatıs servo motoru benimser ve ekstrüzyon işleminin stabilitesini sağlamak için kesin hız kontrolü elde edebilir.

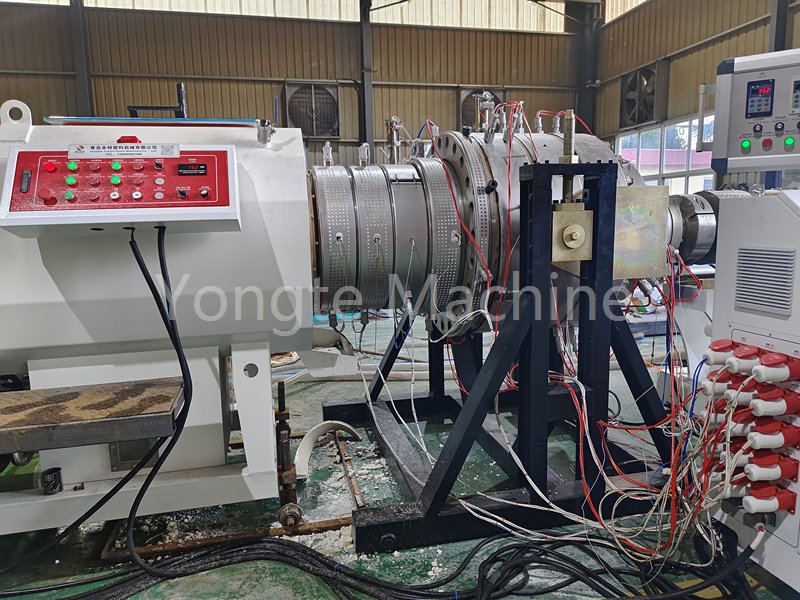

2. Boru kalıpları

• - Die Head: Die Head, boru oluşturma için anahtar bileşendir. Die kafasının yapısı makuldur, bu da erimiş PVC malzemesinin kalıp boşluğuna eşit olarak dağılmasını sağlayarak, duvar kalınlığının tekdüzeliğini ve borunun boyutsal doğruluğunu sağlayabilir. Kalıp başı, hassas işleme ve ısıl işlemden sonra yüksek sertliğe ve aşınma direncine sahip yüksek kaliteli kalıp çelikten yapılmıştır.
• - Mandrel: Mandrel, borunun içindeki içi boş yapıyı oluşturmak için kullanılan bir bileşendir. Boyutu ve şekli, borunun iç çapı boyutsal doğruluğunu ve iç yüzey kalitesini sağlayabilen kalıp kafasına uygundur. Mandrel alaşım çelikten yapılmıştır ve borunun iç duvarı ile sürtünmeyi azaltmak için yüzey düzeltilir.

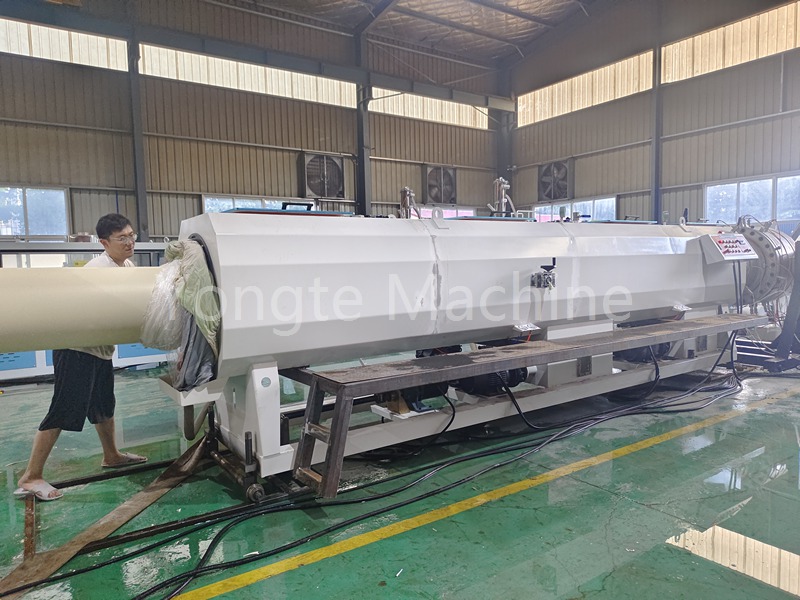

3. Vakum kalibrasyon tankı ve su püskürtme tankı

• - Kutu gövdesi: Vakum boyutlandırma kutusunun kutu gövdesi, iyi sızdırmazlık ve korozyon direncine sahip paslanmaz çelikten yapılmıştır. Borunun boyutlandırma işlemi sırasında tamamen soğutulabilmesini ve şekillendirilmesini sağlamak için kutu gövdesinin uzunluğu 6000mm+3000mm'dir.
• - Vakum sistemi: Vakum boyutlandırma kutusu, borunun dışında belirli bir vakum derecesi oluşturabilen etkili bir vakum sistemi ile donatılmıştır, böylece boru vakum etkisi altında kalıp boşluğuna yakındır, böylece borunun dış çap büyüklüğü doğruluğunu ve yuvarlaklığını sağlar. Vakum pompasının güç ve emme hızı, borunun özelliklerine ve üretim hızına göre seçilebilir.
• - Su dolaşım sistemi: Vakum boyutlandırma kutusu ayrıca boruyu soğutmak için bir su dolaşım sistemi ile donatılmıştır. Su sirkülasyon sistemi, suyun akış hızının ve sıcaklığının stabil olmasını sağlamalı ve borunun ısısını etkili bir şekilde ortadan kaldırabilmelidir, böylece boru hızlı bir şekilde soğutulabilir ve şekillendirilebilir.

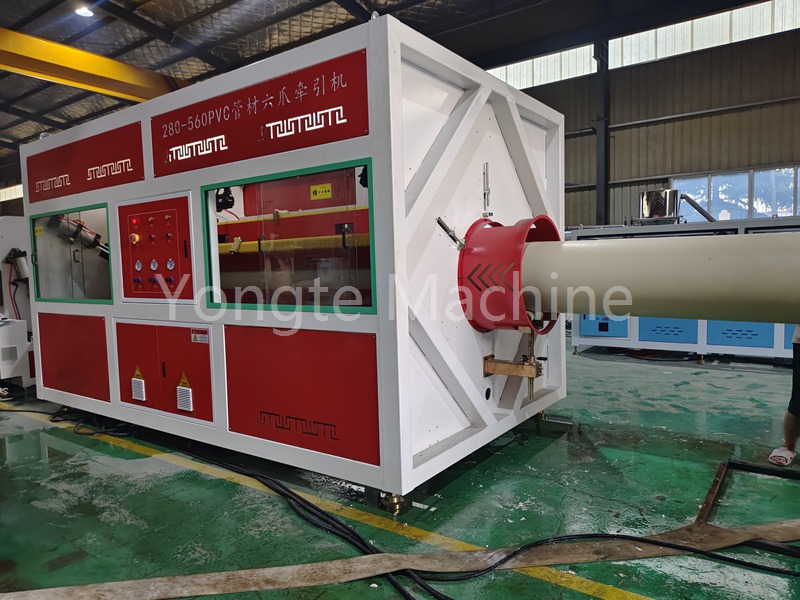

4. Makineden Çekme

• -Taşıma modu: 280-560mm büyük çaplı PVC boruları için, altı-pençe taşıma makinesi, borunun dış çevresine eşit olarak dağıtılan yeterli çekiş ve stabiliteye sahiptir.
• - Hız Düzenleme Sistemi: Taşıma makinesinin hız düzenleme sistemi ekstrüder hızıyla eşleşir ve borunun üretim hızını ve kalitesini sağlamak için senkron hız düzenlemesi elde edebilir. Taşıma makinesinin hız düzenleme aralığı, farklı üretim süreçlerinin gereksinimlerini karşılayacak kadar geniştir.

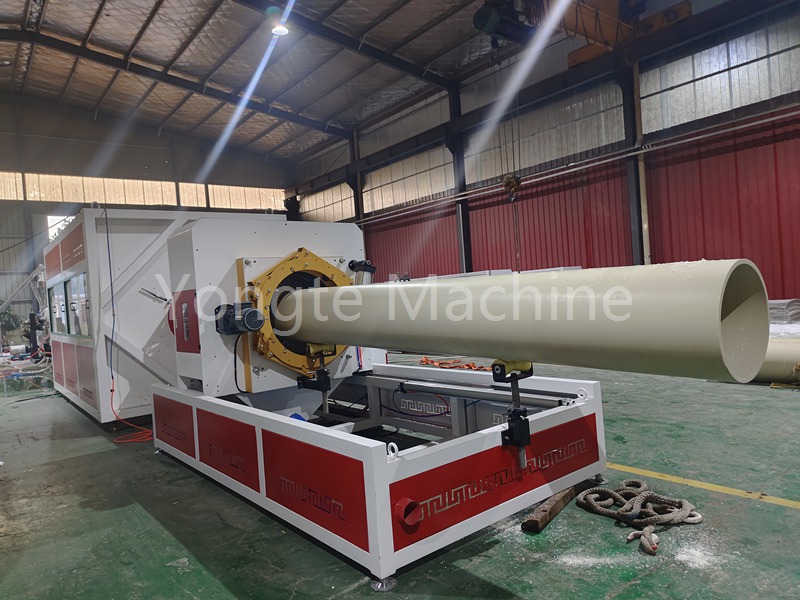

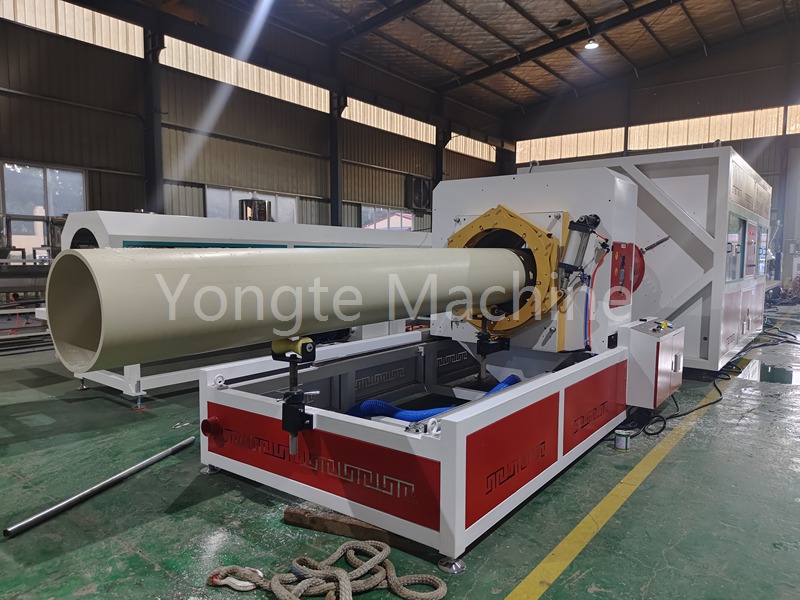

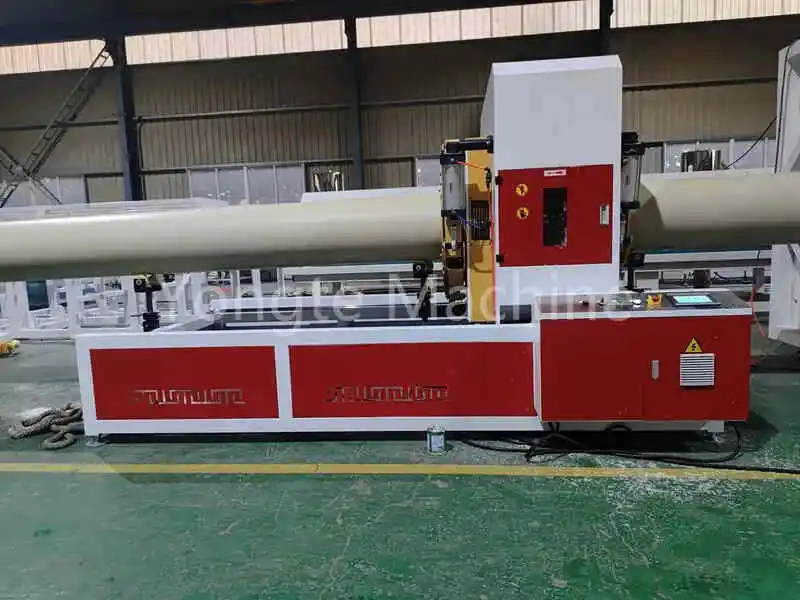

5. Kesme Makinesi

• - Kesme yöntemi: Testere bıçağı kesme makinesinin çapı ve diş sayısı, kesmenin verimliliğini ve kalitesini sağlamak için borunun boyutuna göre seçilir.
• - Konumlandırma sistemi: Kesme makinesi, boruyu ayarlanan uzunluğa göre doğru bir şekilde kesebilen hassas bir konumlandırma sistemi ile donatılmıştır.

6. Dönüş Rafı:Dönüş rafı kesilmiş boruları istiflemek ve sıralamak için kullanılır. Yapısı sağlam ve güvenilirdir, büyük çaplı boruların ağırlığını taşıyabilir, otomatik dönüşü gerçekleştirebilir ve üretim verimliliğini artırabilir.
